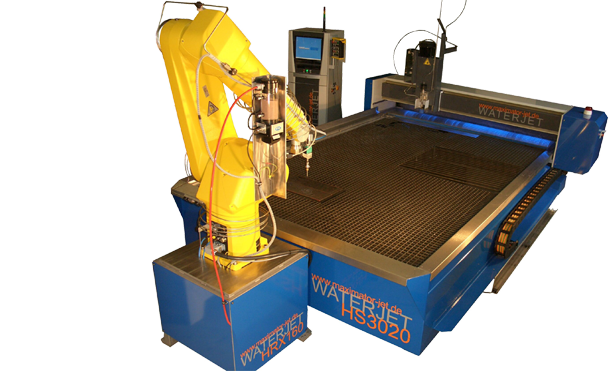

Die bewährten 2D-Systeme STM PremiumCut 2D lassen sich für ganz spezielle Anforderungen auch mit einem 3D-Schneidsystem RobotCut kombinieren.

Bewährtes kombinieren

Die bewährten 2D-Systeme STM PremiumCut 2D lassen sich für ganz spezielle Anforderungen auch mit einem 3D-Schneidsystem RobotCut kombinieren.

Das kombinierte 2D- und 3D-Wasserstrahlschneidsystem hat entscheidende wirtschaftliche Vorteile. Während der zeitaufwändigen Programmierung und Einrichtung von 3D-Aufträgen, kann die Anlage parallel ohne Unterbrechung 2D-Aufträge abarbeiten. Oder beide Köpfe schneiden unabhängig voneinander gleichzeitig mit einem Hochdrucksystem. 2D- und 3D-Aufträge können so zeitsparend simultan auf einer Maschine geschnitten werden.



Technische Daten:

Verfahrgeschwindigkeit: bis 2,5 m/s
Wiederholgenauigkeit: ± 0,05 mm
Bahngenauigkeit: ± 0,1 mm
Auflagefläche: entspr. Schneidbecken 2D

Neigungswinkel A/B-Achse: +/- 46°
Gesamtmaße (B x L) jeweils: + ca. 1000 x 900 mm
Höhe (mit HD-Verrohrung): ca. 2.500 mm
Verfahrgeschwindigkeit: 10 m/min
Positioniergenauigkeit: ± 0,1 mm



Lieferumfang:

  • Schwingungsarmes, geschweißtes Maschinengestell aus Edelstahl
  • Integrierter Roboterarm TYP Stäubli RX160L
  • Steuerschrank mit Handbediengerät
  • Bedienmenü Wasserstrahlschneiden
  • PC für Offline-Programmierung
  • Software CutCAM zur grafischen Programmierung von 2D-Teilen
  • Schutz des Roboters vor Verschmutzung mit Schutzhülle und Überdrucksystem
  • HD-Ventil mit Abrasiv-Schneidset
  • Abrasiv-Dosiereinrichtung NC-gesteuert mit Sensor für Rückschlagschutz
  • Vorratsbehälter für 250 kg Abrasivmittel
  • Abrasivmittel-Druckförderung
  • Sicherheitssystem mit Lichtvorhang und Neigungs-Überwachung des Schneidkopfes
  • Komplette Hochdruckverrohrung



Arbeitsflächen:

X-Achse (Länge):
Bereich 1.000 mm bis 12.000 mm in 500er Schritten

Y-Achse (Brücke):
Bereich 1.000 mm bis 3.000 mm in 500er Schritten

Z-Achse:
350 mm
